Vision Engineering — Microscopios y metrología
Vision Engineering diseña y fabrica en el Reino Unido microscopios estereoscópicos sin oculares y sistemas ópticos de medición sin contacto. Su tecnología ergonómica permite realizar labores de inspección durante turnos prolongados sin la fatiga visual de un microscopio tradicional, ofreciendo magnificaciones de 3x a 200x según el modelo. FCI representa a Vision Engineering en Baja California y Sonora, México.
Inspección óptica

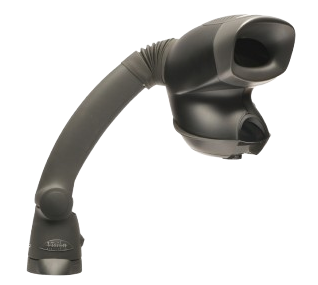

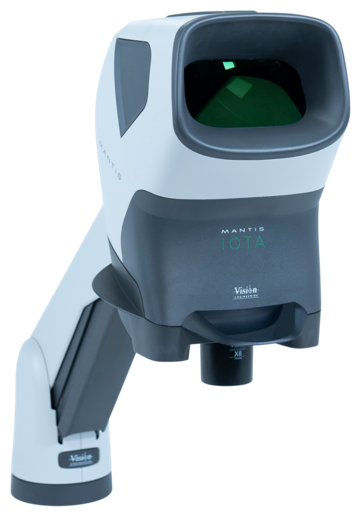

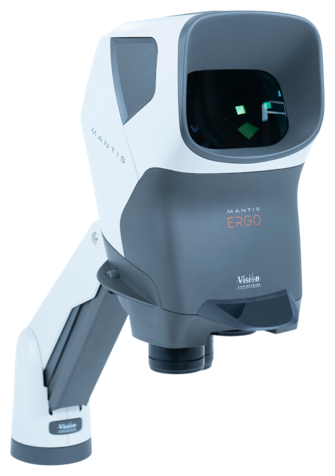

Microscopios estereoscópicos Mantis
La familia Mantis combina claridad óptica y comodidad ergonómica para un ensamble, inspección y retrabajo de alta precisión.
- Magnificación de 3x a 8x
- Magnificación de 3x a 15x
- Imagen estéreo óptica de alta calidad

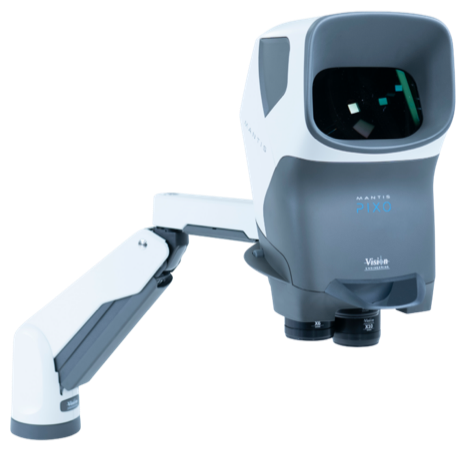

- Magnificación de 3x a 15x
- Imagen estéreo óptica de alta calidad
- Cámara HD
Inspección óptica
Microscopios SX y lupas de mesa
Microscopía con percepción de profundidad para un trabajo eficiente y libre de errores. La gama de lupas Vision-Luxo ofrece soluciones de iluminación y magnificación para tareas de inspección y retrabajo.
Microscopios familia SX
Microscopio de inspección óptica
SX25 Elite
- Magnificación de 10x a 45x (máximo hasta 180x)
SX45 Elite
- Magnificación de 8x a 50x (máximo hasta 200x)
- Opción de cabezal trinocular para cámara HDMI

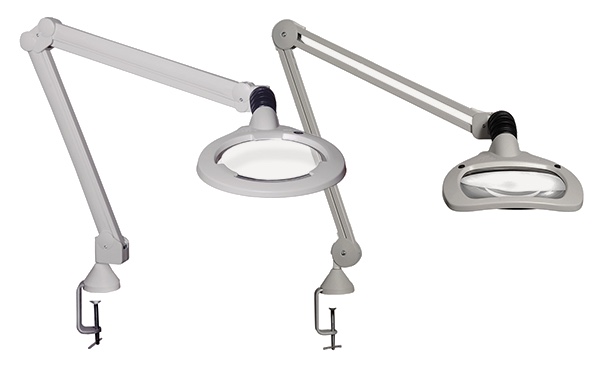

Lupas de mesa
- De 3.0 hasta 5.0 dioptrías
- Versiones ESD
- Opciones UV
- Iluminación atenuable
Modelos: Wave LED, Circus LED, KMF y LFM LED G2

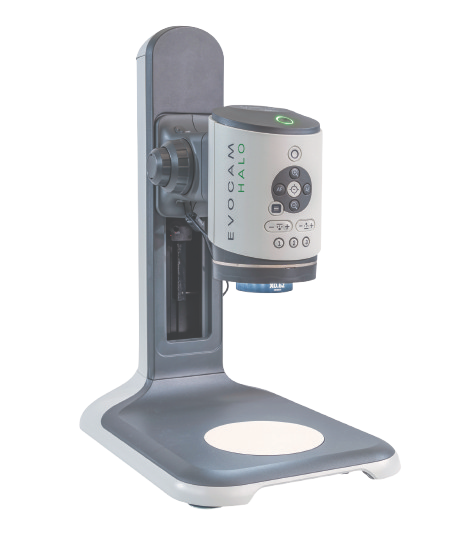

Inspección digital
Familias Evo CAM Aura y PicoZoom

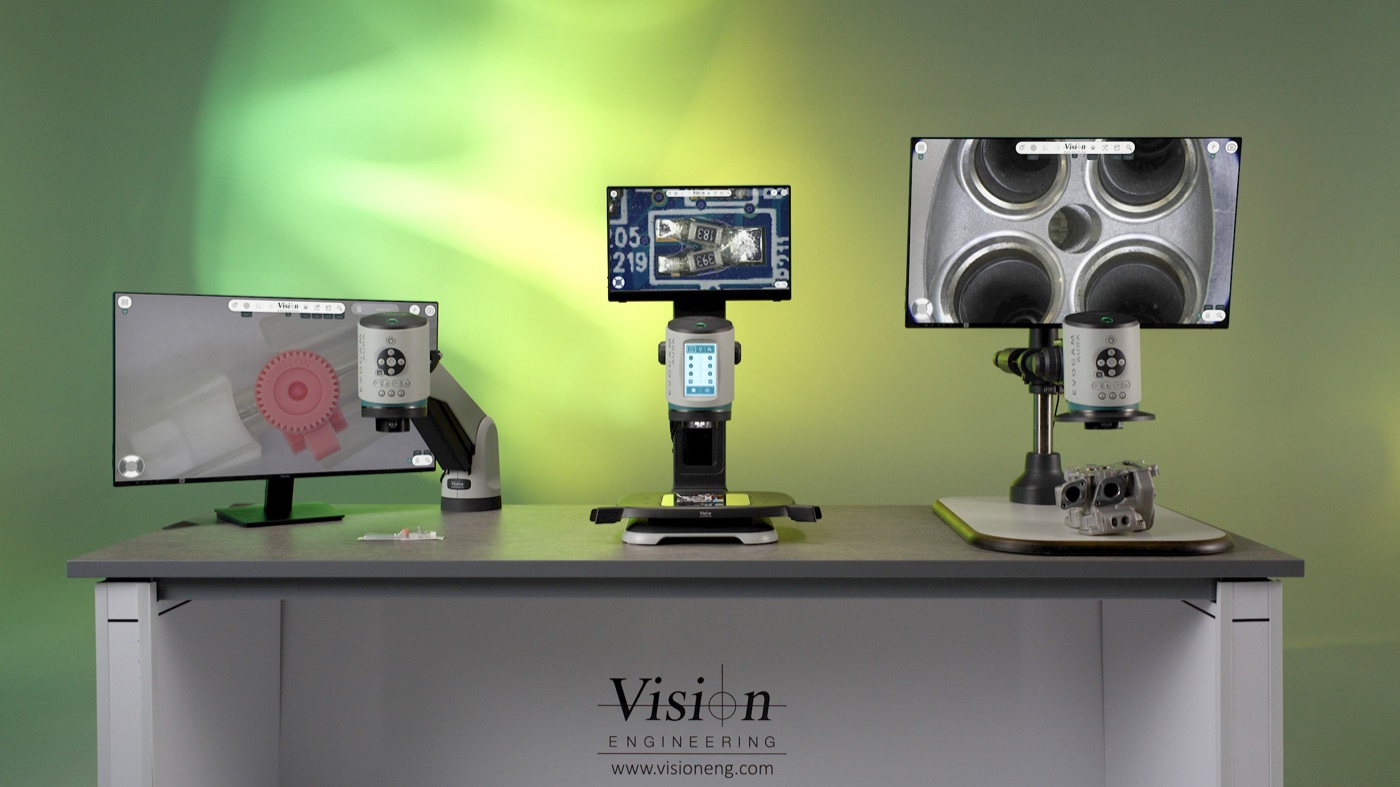

La línea de microscopía digital sustituye los oculares por monitores de alta resolución. EVO Cam AURA combina imágenes 4K con herramientas de inspección integradas sin requerir una PC; mientras que el equipo PicoZoom integra enfoque automático, apilamiento de enfoque, medición y reportes en un sistema compacto.
EVO Cam AURA combina calidad de imagen 4K con un conjunto completo de herramientas integradas para flujos de trabajo precisos, repetibles y eficientes.
EVO Cam AURA 4K Touch
Imágenes en 4K con control mediante pantalla táctil para una inspección detallada y flujos de trabajo configurables.
EVO Cam AURA 4K
Imágenes en 4K con interfaz de teclado frontal para entornos industriales donde se prefieren controles físicos.
EVO Cam AURA HD
Imágenes de 1080p con control mediante teclado frontal, ideal para inspección en vivo, ensamblaje y retrabajo que requieren una respuesta rápida.
- Inspección todo en uno: no requiere PC
- Resolución 4K (3840 x 2160) a 30 fps o Full HD (1920 x 1080) a 60 fps
- Zoom óptico de 20x (4K) o 30x (HD) y zoom digital de 12x
- Aumento de 2.16x a 331x según el lente y el modelo (en monitor de 27 pulgadas)
- Transmisión para supervisar sin interrumpir la producción y colaborar de forma local o remota
- Conectividad por Wi-Fi o LAN, con variantes seguras para entornos restringidos
- Nombres por estación y formatos de guardado configurables para la trazabilidad

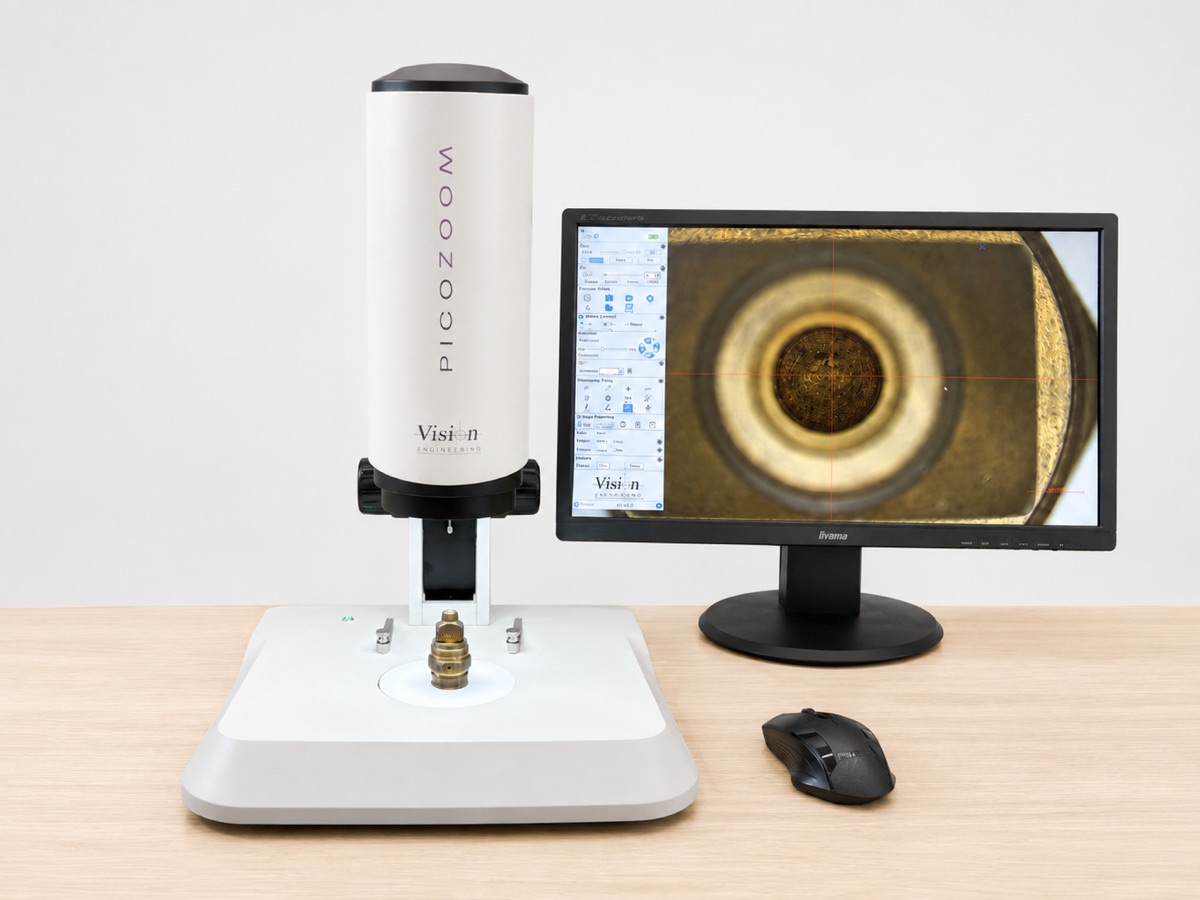

PicoZoom es un microscopio de inspección digital con enfoque automático diseñado para componentes electrónicos, inspección de componentes y control de calidad. Combina zoom motorizado, apilamiento de enfoque, herramientas de medición y reportes personalizados en un sistema compacto.
- Magnificación de 18.9x a 121.8x
- Zoom óptico motorizado de 0.7x a 4.5x con enfoque automático
- Cámara CMOS de 1/2 pulgada, 2 MP (1080p) a 60 fps
- Distancia de trabajo de 100 mm
- Medición e informes integrados, con apilamiento de enfoque
- Iluminación controlada por cuadrantes
- Salidas HDMI, USB 3.0 y LAN; almacenamiento en USB o PC
Metrología
Medición sin contacto
Soluciones avanzadas para medición de producción, verificación de componentes y laboratorios de calidad en líneas médicas, electrónicas y de maquinados CNC.

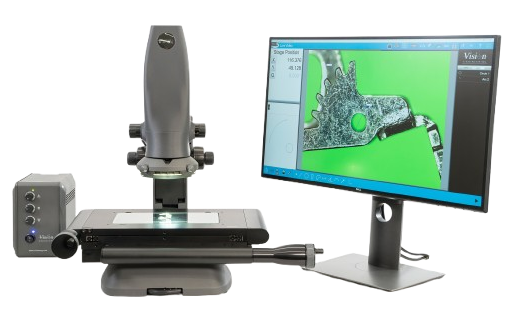

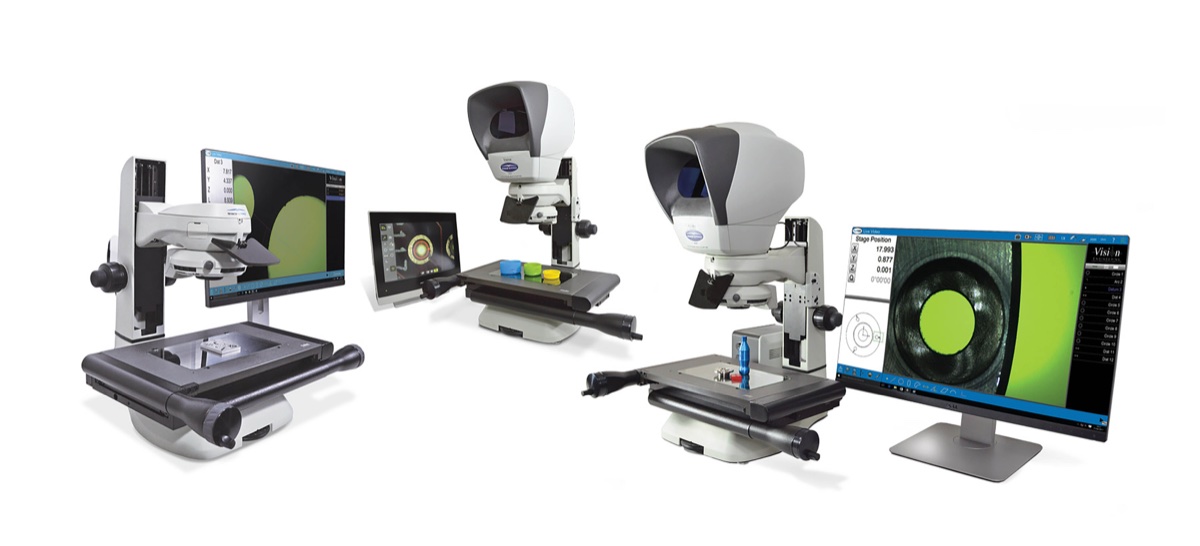

Familia Swift PRO: Cam, Elite y Duo
- Rango de medición X y Y de 200 mm x 100 mm (8” x 4”)
- Rango de medición Z de 98 mm (3.86”)
- Sistema de medición de 2 o 3 ejes
- Magnificaciones disponibles: 10x, 20x, 50x y 100x
- Resolución de la cámara de 2MP
- Precisión de platina 7 micrones
Swift PRO Cam
- Sistema de medición por video HD
- Medición por medio de software M3 (detección de bordes automatizada)
Swift PRO Elite
- Sistema de medición por cabezal óptico
- Medición por medio de QC3000
Swift PRO Duo
- Sistema de medición por cabezal óptico y video HD
- Medición por medio de software M3 (detección de bordes automatizada)

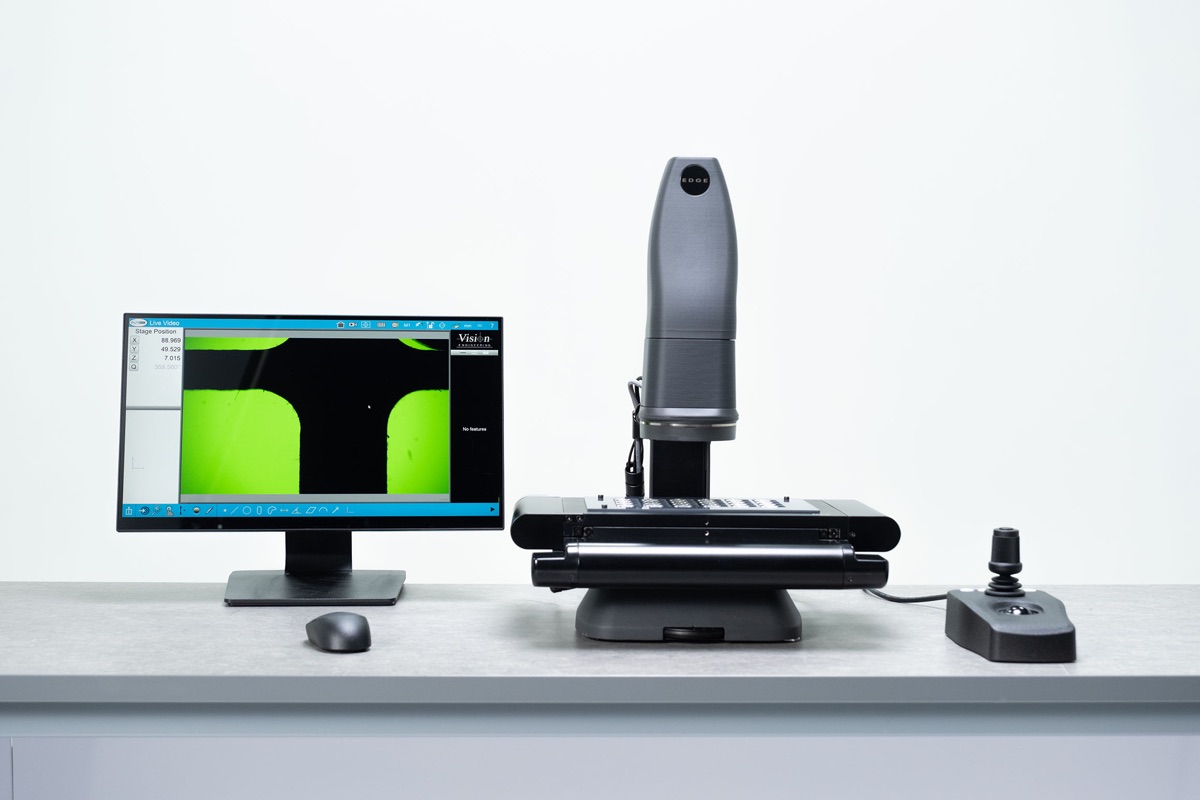

Medición CNC completa en tres ejes para la inspección controlada de la producción.
- Zoom óptico motorizado de 6.5:1, aumento de 27x a 117x
- Incertidumbre de medición X-Y: 5 + (6.5 L/1000) µm
Medición automatizada rápida para inspecciones periódicas de piezas uniformes, con amplio campo de visión.
- Lente telecéntrica de baja distorsión con enfoque automático (10.3x)
- Campo de visión de 35 mm en diagonal
Medición manual flexible para la verificación de la producción.
- Zoom óptico manual indexado de 6.5:1, aumento de 20x a 117x
- Control manual de la platina
- Capacidad de medición de 200 x 100 x 95/100 mm y carga máxima de 10 kg
- Software de medición e informes M3, con reconocimiento de patrones, unión de imágenes y GD&T
- Aplicaciones: componentes maquinados, plásticos de precisión, electrónica, dispositivos médicos e inspección por lotes de pequeños componentes

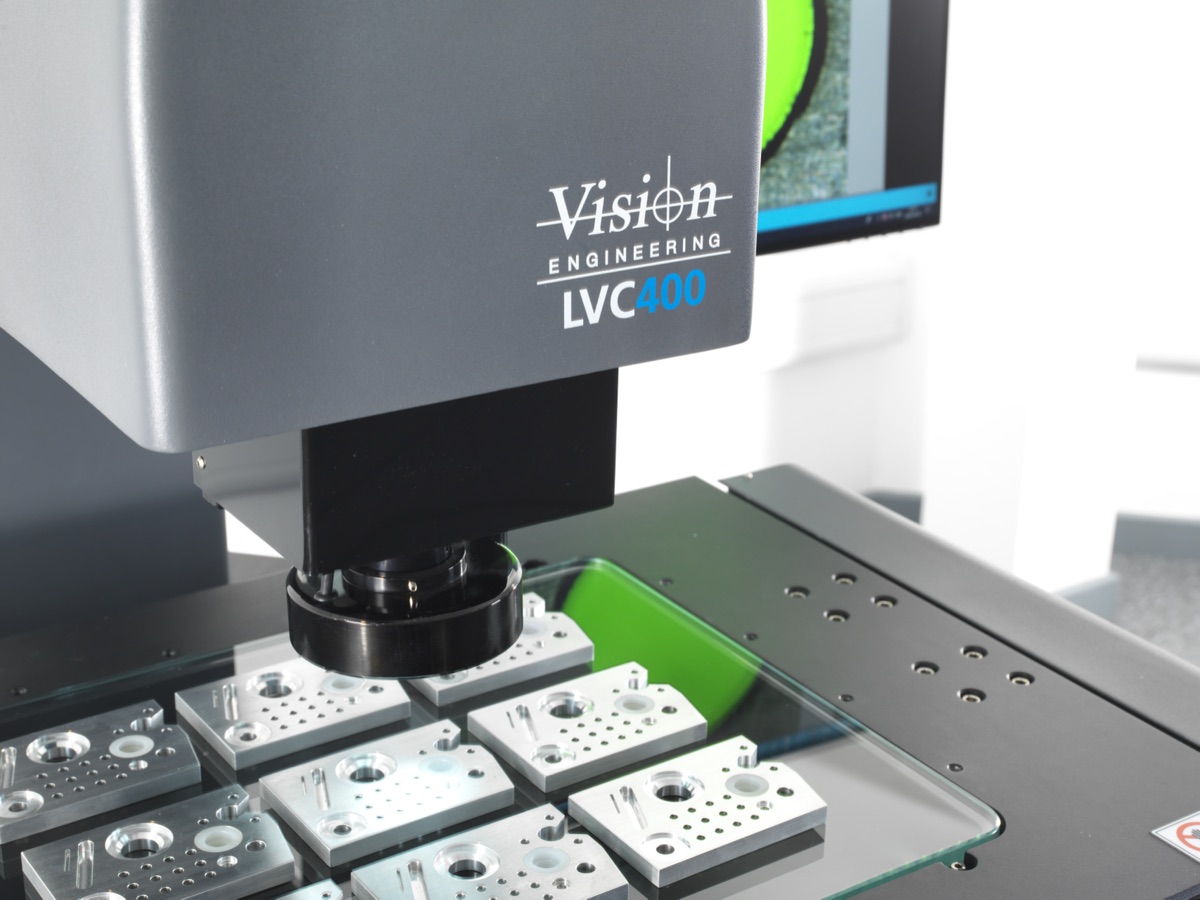

Medición por video y contacto, en dos tamaños: LVC200 y LVC400
- Rango de medición X y Y: LVC200 de 200 mm x 150 mm y LVC400 de 400 mm x 300 mm
- Rango de medición Z de 200 mm (7.87”)
- Sistema de medición 3 ejes
- Rango de magnificación de 30x-700x
- Resolución de la cámara de 5MP y 6.4MP
- Software de metrología M3
- Palpador opcional
- Precisión de platina de 2.8 micrones
- Operación CNC
- Medición por medio de software M3 (detección de bordes automatizada)
- Mesa de granito para mayor estabilidad y precisión de la medición
Medición por contacto CMM
- Volumen de medición XY de hasta 370 mm (14.5”)
- Volumen de medición Z de 270 mm (10.6”)
- Sistema de medición de 3 ejes
- Mesa de granito
- Precisión de 2.6 micrones
- Resolución de la escala de 0.1 micrones
- Rango de temperatura de operación: 5-45 Celsius
- No requiere aire comprimido
- Software ViTouch3D

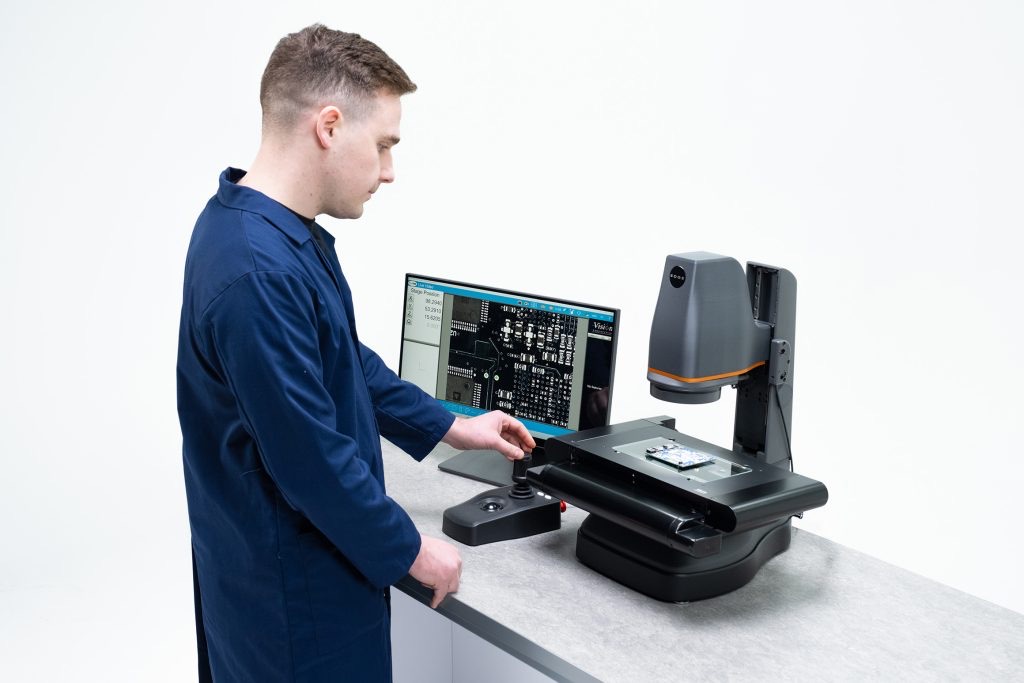

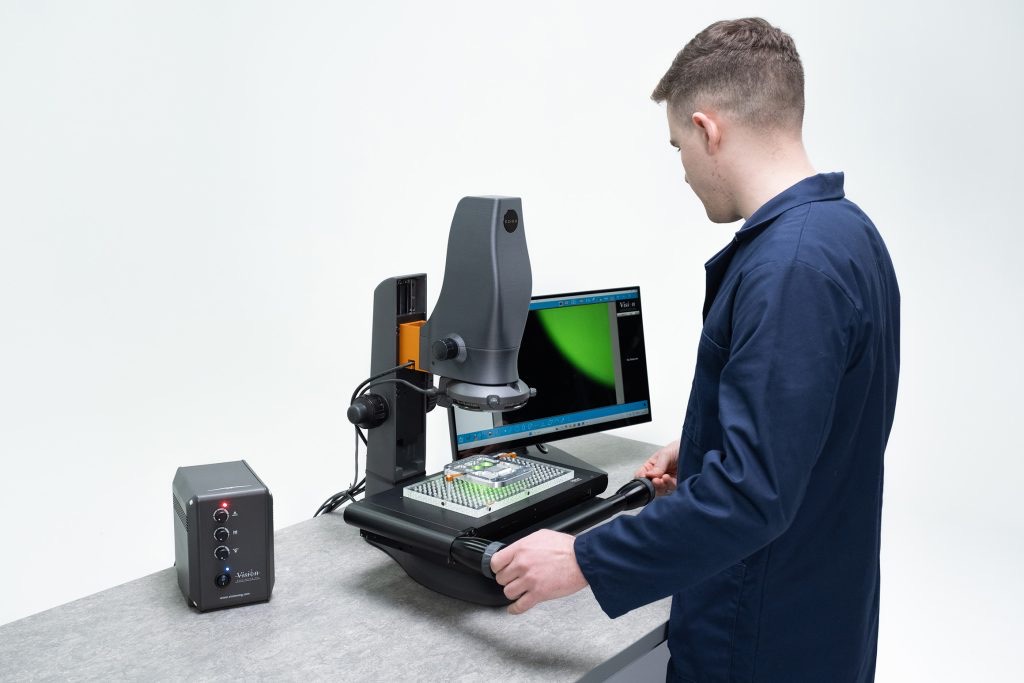

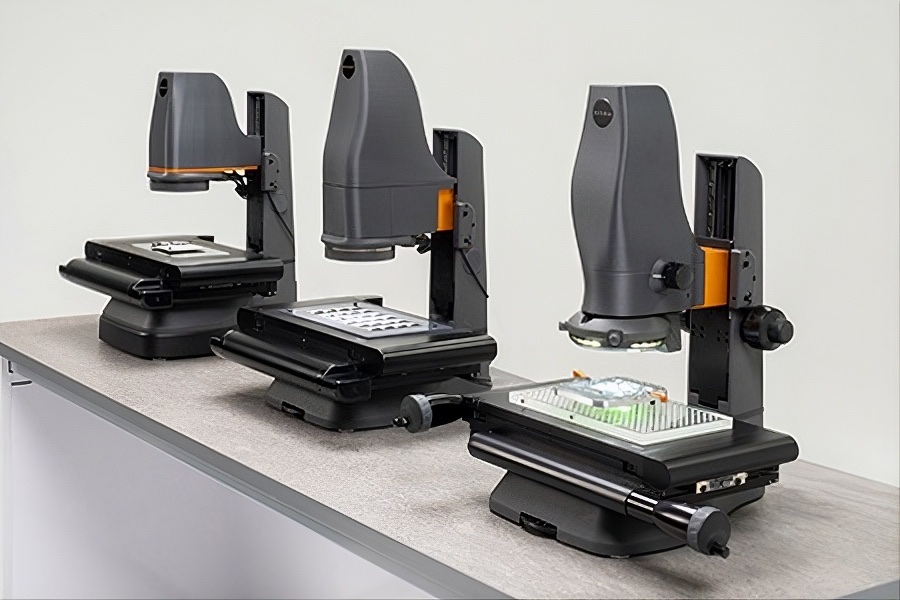

La Serie Edge en producción
FCI en esta marca
¿Qué aporta FCI con Vision Engineering?
Con más de 17 años representando la marca y más de 500 equipos instalados en Baja California y Sonora, somos el único socio comercial de Vision Engineering con experiencia en metrología y microscopía. Respaldamos a las industrias médica, electrónica, metal-mecánica y automotriz, entre otras, mediante soporte técnico local y contamos con los equipos de inspección y medición listos para demostraciones en nuestras instalaciones del BIT Center de Tijuana. Para agendar una demostración, escríbenos o llámanos al +52 (664) 628-5586.
- Instalación y entrenamiento
- Demo Room local en Tijuana, B.C.
- Soporte técnico en conjunto con el fabricante
- Cobertura: Baja California y Sonora
