XYZTEC es un fabricante especializado en el diseño de equipos de bond & die testing que miden la resistencia mecánica de las uniones en ensambles electrónicos, con capacidad de hasta 200 kg de fuerza y exactitud de 0.075%.

FCI representa la marca XYZTEC en México y Latinoamérica, con soporte técnico desde Tijuana.

Solicita información Sitio oficial de XYZTEC

200 kg Capacidad de fuerza

En sitio Calibración anual realizada por FCI

40+ Tipos de prueba

MX + LATAM Cobertura exclusiva de FCI

Sistema SIGMA

¿Qué es y cómo funciona el sistema SIGMA?

El sistema SIGMA es un sistema automatizado de bond testing con reconocimiento de patrones. Su RMU (Revolving Measurement Unit) monta hasta seis sensores distintos en la misma máquina y permite pasar de una prueba de shear a una de pull en segundos, sin cambiar de equipo ni recalibrar. Capacidad de fuerza: hasta 200 kg.

Exactitud de 0.075% con convertidor de 24 bits
Encoders lineales de 30 nm y fuerza de aterrizaje programable desde 5 gf
Altura de shear (step back) con exactitud de ±1 µm
Software en modo Easy para operadores y Expert para ingenieros, con SPC y análisis GR&R integrados
Clasificación automática de modos de falla con visión y deep learning
Fabricado con certificaciones ISO 9001, ISO 13485 e ISO 14001

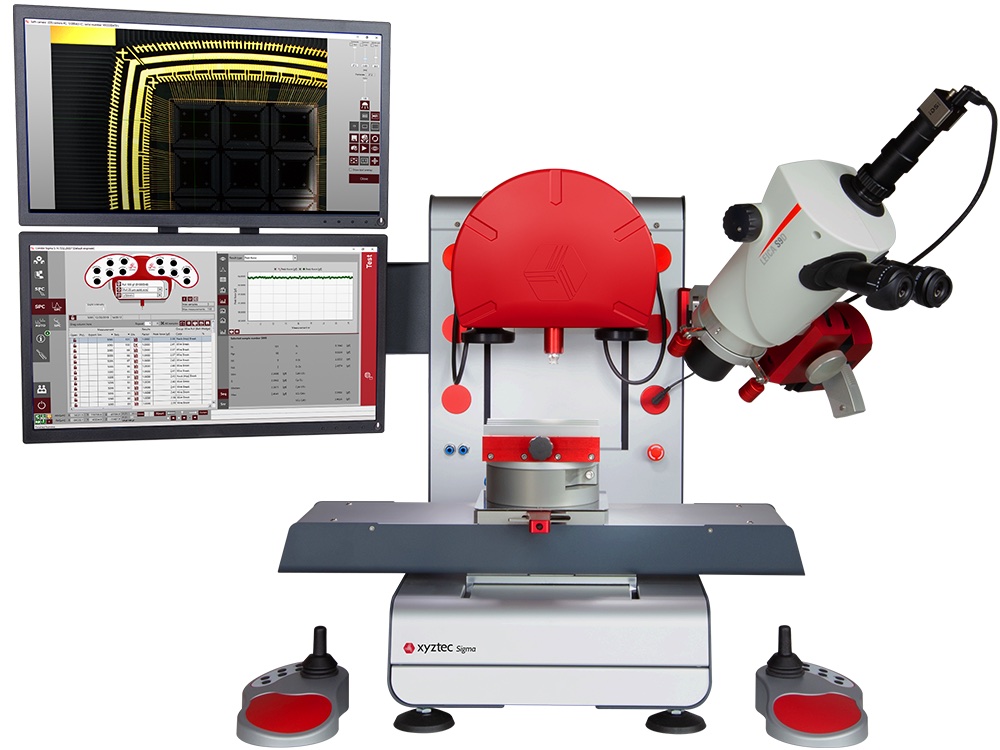

Bond tester XYZTEC Sigma con microscopio, dos monitores y joysticks

Solicita la ficha técnica del sistema SIGMA

Automatización

¿Cómo se automatiza la prueba de lead frames?

El Sigma MAG integra al equipo Sigma un cargador y descargador de magazines independiente, para ejecutar secuencias de bond testing sin operario. Recibe lead frames, cassettes, magazines, PCBs, flex y boat carriers, cargados por arriba o por el frente, y es compatible con OHT y AGV.

Mesa X de 600 mm, para lead frames de hasta 100 x 240 mm
Ajuste automático de ancho para cambios de modelo rápidos y repetibles
Programación por matriz: filas, columnas, posiciones específicas o aleatorias, o las que mande el host por SECS/GEM
Cargador de waffle trays opcional (pick and place)
Gabinete de seguridad SEMI S2 opcional, con certificación CE y TÜV

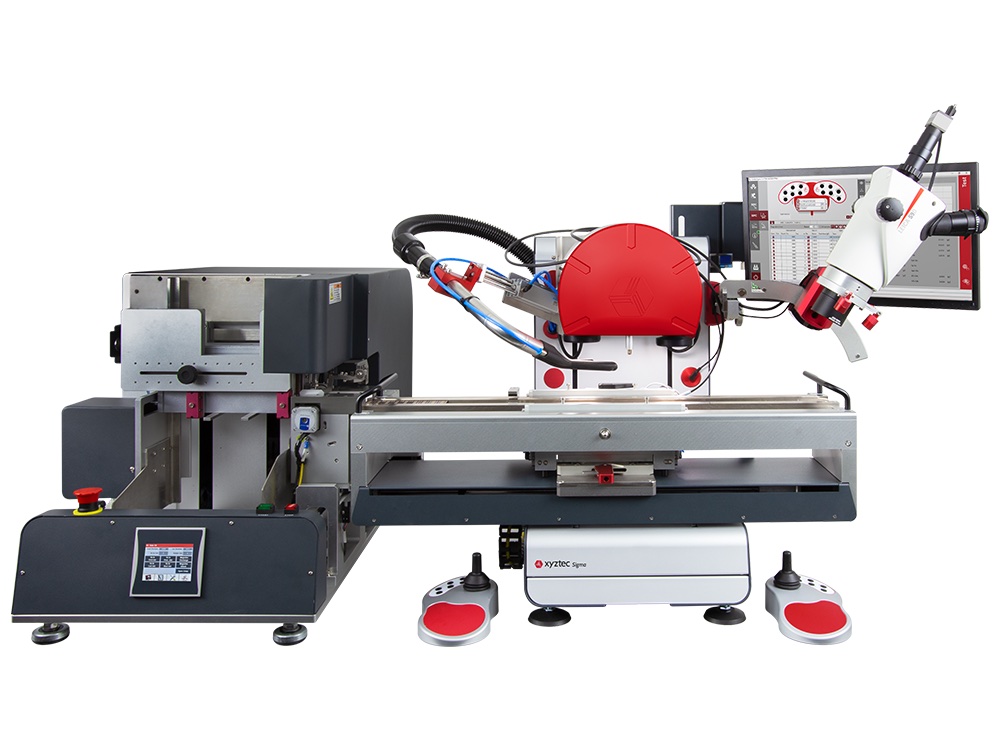

Bond tester XYZTEC Sigma MAG con cargador automático de magazines para lead frames

Comparativa de la familia Sigma

	Sigma Lite	Sigma	Sigma W12	Sigma MAG	Sigma HF
Uso	Entrada de menor costo, actualizable a Sigma	Bond tester avanzado y automatizable	Obleas de 2 a 12" (300 mm)	Lead frames y magazines, sin operario	Alta fuerza: IGBT, módulos de potencia y baterías
Fuerza máxima	100 kgf	200 kgf	10 kgf	200 kgf	1000 kgf
Exactitud	0.2%	0.075%	0.075%	0.075%	1%
Resolución del convertidor	16 bits	24 bits	24 bits	24 bits	24 bits
Recorrido X / Y / Z	168 / 168 / 168 mm	370 / 168 / 168 mm	500 / 370 / 90 mm	600 / 168 / 168 mm	500 / 500 / 200 mm
Velocidad de ejes	5 mm/s	50 mm/s	50 mm/s	50 mm/s	250 mm/s
Encoders lineales	30 nm	30 nm	30 nm	30 nm	10 nm
Peso aproximado	80 kg	80 kg	100 kg	160 kg	1350 kg

Pruebas

¿Qué pruebas ejecuta?

La SIGMA ejecuta más de 40 tipos de prueba de pull, push, peel y shear, además de medición. Wire pull y die shear son los modos que definen métodos normalizados como MIL-STD-883 Method 2011 y Method 2019, usados para calificar uniones en electrónica de alta confiabilidad, entre otros.

Pull, push y peel

Wire Pull
Ribbon Pull
Ribbon Peel
Cold Bump Pull
Tweezer Pull
Copper Pillar Pull
Stud (Die) Pull
SMD Component Pull
Lid Pull
Vector Pull

Shear

Ball Shear
Die Shear
Wedge and Ribbon Shear
Solder Ball Shear
Copper Pillar Shear
SMD Component Shear
Cavity Shear
Passivation Layer Shear

Medición y otras

Loop Height
Auto Grading
Fatigue
Creep
Scratch / Coating
Lid Torque

FCI en esta marca

¿Qué aporta FCI con XYZTEC?

Como representantes exclusivos de XYZTEC en México, brindamos acompañamiento técnico integral en español. Los equipos requieren calibración al menos una vez al año: ejecutamos la calibración en tus instalaciones si no cuentas con el kit de calibración (opcional en la compra). Contamos con un sistema avanzado de recordatorios que te notifica treinta días antes del vencimiento.

Instalación y entrenamiento
Calibración anual en sitio
Recordatorio de calibración
Soporte técnico en conjunto con el fabricante
Cobertura: México y Latinoamérica

Marcas relacionadas

Del mismo proceso

Las uniones que verifica el sistema SIGMA se producen con wire bonders como los de TPT y con bonding wedges Deweyl, ambas marcas que también representamos.
